[실기]Ⅰ.요구사항 확인★

핵심개념정리

no	개념	설명
1	현행 시스템 파악	현행 시스템의 하위 시스템으로 구성과 제공 기능 및 연계정보, 기술요소가 무엇인지 파악하는 활동
2	IP	(인터넷 프로토콜) 인터넷과 연결된 모든 장비들을 식별하기 위해 각 장비에 부여되는 고유 주소 패킷 전달 여부를 보증하지 않고 패킷을 보낸 순서와 받는순서가 다를 수 있다.
3	TCP	(전송 제어 프로토콜) IP위에서 동작하는 프로토콜로, 데이터의 전달을 보증하고 보낸 순서대로 받게 해준다.
4	소프트웨어 아키텍쳐	여러 가지 소프트웨어 구성요소와 외부에 드러나는 특성, 관계를 표현하는 시스템 구조
5	소프트웨어 아키텍처 프레임워크	소프트웨어 집약적인 시스템에서 아키텍처가 표현해야하는 내용과 그 관계를 제공하는 아키텍처 기술 표준
6	프로토콜(Protocol)	서로 다른 시스템에 있는 두 개체 간의 데이터교환을 원활하게 하기 위한 일련의 통신 규약
7	운영체제(OS)	(Operating System) 컴퓨터 시스템이 제공하는 모든 하드웨어, 소프트웨어를 사용할 수 있도록 해주고, 사용자와 하드웨어 간의 인터페이스를 담당하는 프로그램(사용을 쉽게 하도록 지원하는 SW)
8	네트워크	컴퓨터 장치들의 노드 간 연결(데이터 링크)을 사용하여 서로 데이터를 교환할 수 있도록 하는 기술  원하는 정보를 수신자 또는 기기에 정확하게 전송하기 위한 기반 인프라
9	백본망	(Backbone Network) 다양한 네트워크를 상호 연결하는 컴퓨터 네트워크의 일부,  다른 LAN이나 부분망 간에 정보를 교환하기 위한 경로를 제공하는 망
10	라우터(Router)	- LAN과 LAN을 연결하거나, LAN과 WAN을 연결하기 위한 인터넷 네트워크 장비 - 3계층 데이터 패킷을 발신지에서 목적지까지 전달하기 위해 최적의 경로를 지정, 이 경로를 따라 데이터 패킷을 다음 장치로 전달하는 네트워크 장비
11	스위치(Switch)	2계층 장비, 동일 네트워크 내에서 출발지에 들어온 데이터 프레임을 목적지 MAC주소 기반으로 빠르게 전달하는 네트워크 장비
12	게이트웨이	컴퓨터 네트워크에서 서로 다른 통신망, 프로토콜을 사용하는 네트워크 간의 통신을 가능하게 하는 네트워크 장비
13	방화벽	외부로부터 불법 침입과 내부의 불법 정보 유출을 방지하고 내/외부 네트워크의 상호간 영향을 차단하기 위한 보안 시스템
14	미들웨어	분산 컴퓨팅 환경에서 응용프로그램과 프로그램이 운영되는 환경 간에 원만한 통신이 이루어 지도록 제어하는  소프트웨어로, 운영체제와 소프트웨어 어플리케이션 사이에 위치(WAS 대표적)
15	WAS	(Web Application Server) 서버계층에서 app이 동작할 수 있는 환경을 제공하고 안정적인 트랜잭션 처리와 관리, 다른 이기종 시스템과의 app연동을 지원하는 서버
16	프로토 타이핑	사용자가 요구한 주요 기능을 프로토 타입으로 구현하여 사용자의 피드백을 통해 개선, 보완하여 완성 SW를 만들어 가는 기법
17	UML(Unified Modeling Language)	객체지향 분석 및 설계를 위한 구현 독립적인 모델링 언어, 모델링 언어 표기법의 표준화 목적
18	유스케이스 다이어그램	개발될 시스템과 관련된 외부 요소들, 즉 사용자와 다른 외부 시스템들이 개발될 시스템을 이요해 수행할 수 있는 기능을 사용자 관점(view)에서 표현한 것, 사용자 요구사항을 분석하기 위한 도구
19	활동다이어그램	시스템 내부에 있는 객체의 활동 간 처리흐름을 모델링하는 범용적ㅇ니 다이어그램, 사건발생에 따른 객체들 간의 행위에 대한 상호관계를 표현
20	뷰(View)	사용자에게 접근이 허용된 자료만을 제한적으로 보여주기 위해 하나 이상의 기본 테이블로부터 유도된 가상의 테이블, 저장장치 내에 물리적으로 존재하지 않지만, 사용자에게는 있는 것 처럼 간주됨.
21	Actor(액터)	시스템의 외부에 있고 시스템과 상호작용하는 사람 또는 시스템
22	Interaction(인터랙션)	입출력장치를 이용해 사람과 시스템이 주고 받는 일련의 의사소통 과정





1. 현행 시스템 분석

1) 현행 시스템 파악
▶︎ 현행 시스템 파악 절차
   : 구성/기능/인터페이스 파악 → 아키텍쳐 및 소프트웨어 구성 파악 → 하드웨어 및 네트워크 구성 파악
   ▷ 자료수집의 분석대상(아래 표)

구성/기능/인터페이스 자료수집팀	정보시스템 구성/기능 구성도	정보시스템 구분/ 정보시스템명/ 주요 기능/ 정보시스템의 기능 구성
	인터페이스 현황	송-수신 시스템/ 연계 방식 및 연계주기/ 연동 데이터 형식/ 주요 연동 데이터
현행 시스템 아키텍처 및 소프트웨어 자료수집팀	현행 시스템 아키텍처 구성도	운영체제 종류/ 적용 프레임워크/ 계층별 적용기술/ 데이터연동방식/ 데이터 저장소/ 외부시스템 연계 방식
	소프트웨어 구성도	단위 시스템별 필요 소프트웨어의 제품명 및 용도/ 라이센스 적용방식/ 라이센스 수
하드웨어 및 네트워크 자료수집팀	하드웨어 구성도	단위 시스템별 서버 제품병 및 용도/ CPU, 메모리, 하드디스크 용량 및 수량/ 이중화 적용 여부
	네트워크 구성도	네트워크 장비의 용도 및 제품명/ 장비 수량 및 주요 사양/ 장비 위치 및 연동 프로토콜

   ▷ 분석 산출물 : 정보시스템 구성현황 - 기능 구성도 - 인터페이스 현황 - 현행 시스템 아키텍처 구성도 - 소프트웨어 구성도 - 하드웨어 구성도 - 네트워크 구성도

▶︎ 소프트웨어 아키텍처 프레임 워크 구성 요소
   : 아키텍처 명세서 - 이해관계자 - 관심사 - 관점 - 뷰 - 근거
▶︎ 소프트웨어 아키텍처 4+1 뷰
   : 고객의 요구사항을 정리해놓은 시나리오를 4개의 관점(논리/구현/프로세스/배포뷰)에서 바라보는 SW적인 접근방식





2) 개발 기술 환경 정의
▶︎ 운영체제 분석
   1) 고려사항

품질측면	신뢰도	- 장기간 시스템 운영시 장애발생 가능성, 버그로 인한 재기동 여부
	성능	- 애규모 및 대량 파일 작업(배치작업) 처리, 지원 가능한 메모리크기(32비트, 64비트)
지원측면	기술 지원	- 공급사들의 안정적인 기술 지원, 오픈소스 여부
	주변 기기	- 설치 가능한 하드웨어, 다수의 주변기기 지원 여부
	구축 비용	- 지원가능한 하드웨어 비용, 설치할 응용 프로그램의 라이센스 정책 및 비용, 유지 및 관리 비용

   2) 종류 및 특징

PC	윈도우즈	Microsoft	중/소규모 서버, 관리비용 장점
	유닉스	IBM,HP,SUN	대용량 처리, 안정성 높은 엔터프라이즈급 서버
	리눅스	Linus Torvalds	중/대규모 서버, 높은 보안성, 소유비용 가장 ↓
모바일	안드로이드	Google	스마트폰, 태블릿 PC, 다양한 기기와 호환성
	iOS	Apple	스마트폰, 태블릿 PC, 높은 보안성과 고성능

▶︎ 네트워크 분석
   1) OSI 7계층 (20년 1회 기출)

   2) 분석: 백본망, 라우터, 스위치, 게이트웨이, 방화벽 등 대상

▶︎ DBMS 분석
   1) DBMS 기능: 중복제어/ 접근통제/ 인터페이스 제공/ 관계표현/ 샤딩-파티셔닝/ 무결성 제약조건/ 백업 및 회복
   2) DBMS 분석 고려사항: 가용성, 성능, 상호호환성, 기술지원, 구축비용

▶︎ 미들웨어 분석
   ▷ WAS

https://m.blog.naver.com/dufvndrnjs/70148978212







2. 요구사항 확인

▶︎ 분류 및 프로세스
   1) 분류
       - 기능적 요구사항: 시스템이 제공하는 기능, 서비스에 대한 요구사항 (기능성, 완전성, 일관성)
       - 비기능적 요구사항: 기능 이외의 사항, 시스템 구축에 대한 제약사항에 관한 요구사항(신뢰성, 사용성, 효율성, 유지보수성, 이식성)

   2) 개발 프로세스 : 도출 - 분석 - 명세 - 확인

도출	인터뷰, 설문조사, 브레인스토밍, 워크숍
분석	자료흐름 지향분석	데이터흐름으로부터 SW구조를 유도
	객체지향 분석	시스템의 기능과 데이터를 함께 분석, UML로 표준화
명세	자연어에 의한 방법, 정형화 기법 사용방법
확인	동료검토, 워크스루, 인스펙션

   3) 관리 프로세스 : 협상 - 기준선 - 변경관리 - 확인 및 검증

▶︎ 요구사항 분석기법: 분류 - 개념모델링 - 할당 - 협상 - 정형분석
     ▷ 개념모델링: 요구사항을 쉽게 이해할 수 있도록 현실세계의 상황을 단순화하여 개념적으로 표현한 것, 개체와의 관계 및 종속성 반영
          - 유스케이스 다이어그램, 데이터흐름 모델, 상태모델, 목표기반 모델, 사용자 인터랙션, 객체모델, 데이터모델, UML사용 등
     ▷ 정형분석: 구문(Syntax)와 의미(Semantics)를 갖는 정형화된 언어를 이용해 요구사항을 수학적 기호호 표현한 후 분석하는 과정
▶︎ 요구사항 확인 기법: 요구사항 검토 - 프로토타이핑 - 모델 검증 - 인수 테스트
▶︎ 요구사항 검증 방법: 목록 확인 - 정의서 작성여부 확인 - 비기능적 요구사항의 확인 - 타 시스템 연계 및 인터페이스 요구사항 확인

▶︎ UML다이어그램
    ▷ 정적모델링[클객상]
        - 클래스 : 클래스의 동적구조, 속성/동작으로 구성
        - 객체 : 객체인스턴스 대신 실제 클래스사용, 연관된 모든 인스턴스 표현
        - 상태 : 모든 가능한 상태/전이를 표현, 진입/탈출조건, 상태전이 등 기술
    ▷ 동적모델링[시혐활컴배]
        - 시퀀스: 객체 간 상호작용을 메시지 흐름으로 표현 , 시간 표현
       - 협업 : 객체간 연관성 표현
       - 활동 : 활동의 순서대로 흐름을 표현
       - 컴포넌트 : 코드 컴포넌트 기반의 물리적 구조 표현, 실질적 프로그래밍 작업에 적용
       - 배포 : 컴포넌트 사이의 종속성 표현

▶︎ 객체지향 분석 방법론
    - Coad&Yourdon: E-R다이어그램 사용 객체 행위 모델링 및 객체 구조 식별, 주체 속성-관계 서비스 정의
    - Booch: 클래스와 객체 식별 및 의미관계 식☆
    - Rumbaugh: 가장 일반적으로 사용, 객-동-기능모델로 나누어 수행
    - Wrifs-brock : 분석-설계 간 구분이 없고 고객 명세서를 평가해서 설계작업까지 연속적으로 수행하는 방법

▶︎ 애자일(Agile) (20년 2회 기출): 개발과 함께 즉시 피드백을 받아서 유동적으로 개발하는 SW개발 방법론
    - 애자일 선언문[개변동고]: 개인과 상호작용/ 변화에 유동적/ 동작하는 SW/ 고객과의 협력
    - 애자일 유형
      ▷ XP(eXtreme Programming): 의사소통 개선, 즉각적인 피드백으로 SW품질향상
           - 가치[용단의피존]: 용기, 단순성, 의사소통, 피드백, 종중
      ▷ Scrum : 매일 정해진 시간-장소에서 짧은 시간의 개발
      ▷ Lean: 도요타 린, JIT(Just in time), 칸반보드 사용
           - 원칙[낭품지확인사전]: 낭비제거, 품질 내재화, 지식창출, 늦은 확정, 빠른 인도, 사람 존중, 전체 최적화
▶︎ 폭포수(waterfall)방법론: 처음과 끝의 계획을 수립하고 개발하는 방법론





3. 분석모델 확인

1) 분석모델 검증 방법: 유스케이스 검증 방법, 개념 수준의 분석 클래스 검증, 분석 클래스 검증

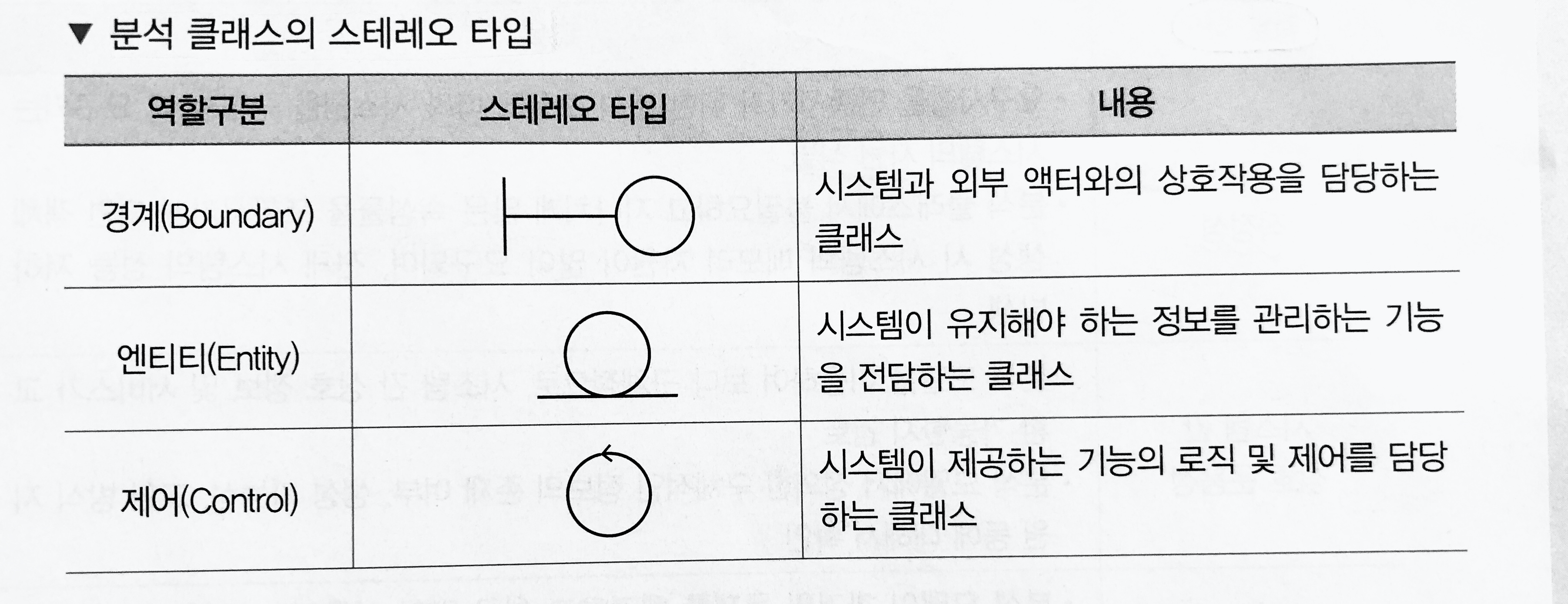

2) 분석 클래스의 스테레오 타입: 경계, 엔티티, 제어

▶︎ CASE(Computer Aided Software Engineering): 요구사항을 자동분석하고 명세서를 기술하도록 개발된 자동화 도구로,
    SW생명주기의 전체 단계를 연결해주고 자동화해주는 통합된 도구
    - 특징: 표준화 적용, 문서화 -> [품추유범이]: 품질개선, 쉬운추첮ㄱ, 유지보수 비용 축소, 범용성, 이식성

▷ 기타 개념
    - CAD(Computer Aided Design) : 컴퓨터를 이용하여 제도, 설계를 수행하는 응용 프로그램
    - CAI(Computer Assisted Instruction): 보조적 수단으로 컴퓨터를 활용하여 이루어지는 수업
    - CAM(Content Addressable Memory): 기억장치에서 자료를 찾을 때 주소에 의한게 아니라, 기억된 내용의 일부를 이용하여 접근할 수 있는 기억 장치
